サンドクリーン(GSM型)
発売開始から40年余りで1,100台以上のベストセラー機!
当社独自のベルト式湿式分級機です。
機内水流の徹底研究により抜群の洗いと微砂回収率を実現しました。
砂の分級はもちろんのこと、他社では不可能な異物除去も可能です。
すべての機種が生産性向上設備対象商品となります。(2025年3月末まで)
特長
用途に合わせた機種選定
分級・洗い・微砂回収などの用途に合わせて多様な機種をラインナップしています。
砂の脱水もおまかせ
当社独自の強制脱水方式で含水率16~20%が可能です。
他社では不可能な異物除去
木屑・軽石・亜炭・雲母などの多種多様な異物除去が可能です。
少ない消耗品、長い寿命
ベルト搬送による静かな運転と少ない消耗品、低いランニングコスト。
据付が簡単
大半を組立状態で輸送する為、現地据付は1日で完了します。
オプション
異物除去に特化したハイクリーンシステム(すべての機種に装着可能です)

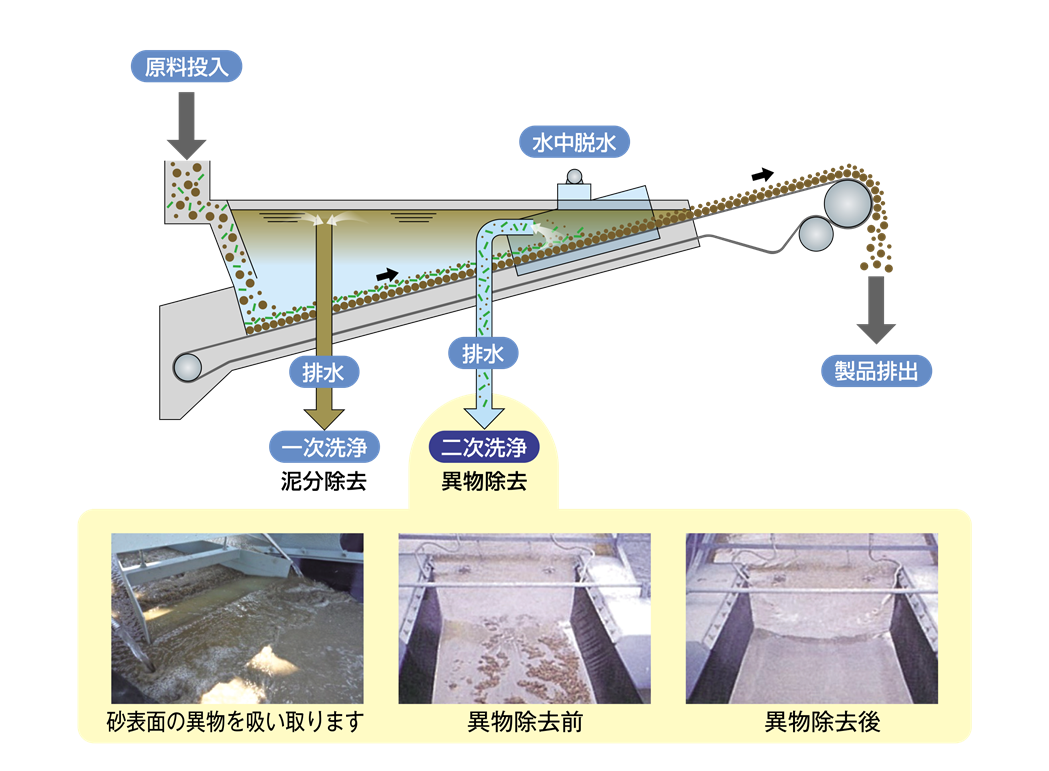

構造図
投入された原水は、機内水流と粒子の大きさによる沈降速度の差を利用して分級します。
大きい粒子(砂)は沈降し、小さい粒子(0.074mm以下)は浮上して機外へ排水されます。(一次洗浄)
沈降した砂はベルト搬送の過程で振動装置により砂は脱水され、比重の軽い異物は砂上部に浮き上がり除去されます。(二次洗浄)
その後、洗浄された砂は機外に排出されます。

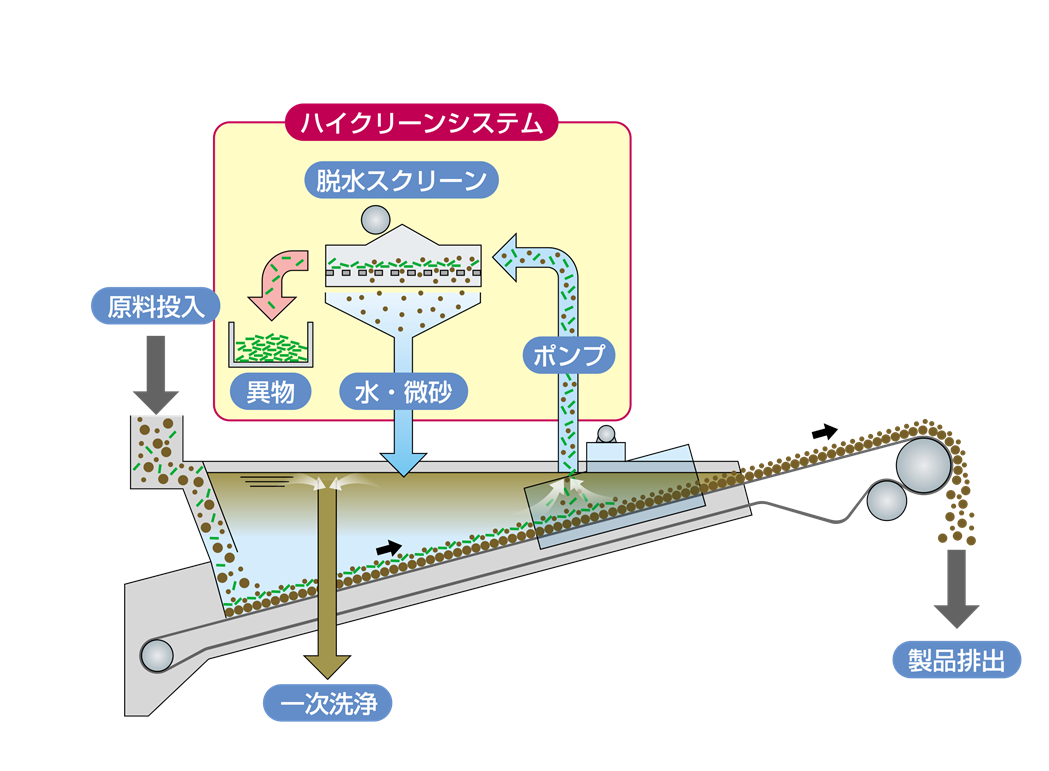

オプション ハイクリーンシステム
当社独自の二次洗浄をパワーアップしました。
ポンプにより強制吸込み後、吸い取った異物を脱水スクリーンにより異物と水・微砂に選別します。
本機と一体型でコンパクトな設計です。(すべての機種に装着可能)
木屑・軽石・亜炭・雲母などの多種多様な異物除去が可能です。
ハイクリーンシステム
回収した異物

納入例



標準仕様
型式 | ベルト幅 | 標準砂量 |
標準 |
電力仕様 200V三相 | 200V単相 | |||
駆動モータ | 振動モータ | 引抜ポンプ | 電力計 | ヒータ(冬期) | ||||
GSM-750Z-2 | 750mm | 30T/H | 73㎥/H | 2.2kW | 0.25kW | 1.5kW | 3.95kW | 3kW |
GSM-750Z-3 | 128㎥/H | |||||||
GSM-900Z-3 | 900mm | 50T/H | 107㎥/H | 3.7kW | 3.7kW | 0.25kW | 1.5kW | 3kW |
GSM-900Z-5 | 151㎥/H | |||||||
GSM-900Z-7 | 215㎥/H | |||||||
GSM-1200Z-2 | 1200mm | 80T/H | 76㎥/H | 5.5kW | 0.4kW | 1.5kW ~ 3.7kW |
7.4kW ~ 9.6kW |
3kW |
GSM-1200Z-5 | 173㎥/H | |||||||
GSM-1200Z-7 | 227㎥/H | |||||||
GSM-1200Z-9 | 371㎥/H | |||||||
GSM-1500Z-5 | 1500mm | 130T/H | 183㎥/H | 11kW | 0.75kW | 1.5kW×2台 ~ 3.7kW×2台 |
14.75kW ~ 19.15kW |
6kW |
GSM-1500Z-7 | 267㎥/H | |||||||
GSM-1500Z-9 | 339㎥/H | |||||||
GSM-1800Z-5 | 1800mm | 180T/H | 225㎥/H | 15kW | 0.75kWx2台 | 1.5kW×2台 ~ 3.7kW×2台 |
19.5kW ~ 23.9kW |
6kW |
GSM-1800Z-7 | 277㎥/H | |||||||
GSM-1800Z-9 | 366㎥/H | |||||||
GSM-2200Z | 2200mm | 220T/H | 296㎥/H | 22kW | 0.75kWx2台 | 3.7kW×2台 | 26.5kW | 6kW |
※標準砂量は原料により変動いたします。
