バケット式ごみ取り機(GCM型)

バケット式ごみ取り機(GCM型)

当社創業以来のヒット商品!国内販売台数1,200台以上。
発売開始から40年余り、さまざまな改良を施しながら販売し続けています。

浮遊分別により、粗骨材(粒径5~40mm)に含まれている木屑などのゴミを除去します。骨材プラントだけではなくリサイクルプラントなどでも多く活用されています。

特長

分別実績

木屑・木の根っこ・亜炭・軽石・紙くず・布・ビニール・ガラス・ビンなど。
多種多様な原料に対して分別知識と経験を活かした機械の調整を行います。

製品の洗いも抜群

分別工程に水を使用するため、砂利の泥分なども洗い流します。

生産コスト・人件費の軽減

従来は骨材として使用不能であったものの商品化が可能です。
ストックヤードやコンベヤ上でのゴミ拾いは不要となります。

据付が簡単

組立状態で輸送する為、現地据付が1日で完了します。

オプション

・ゴミ回収用の網カゴ・水槽
・除去率アップにエアー装置(納入済み機械にも取付可能です)

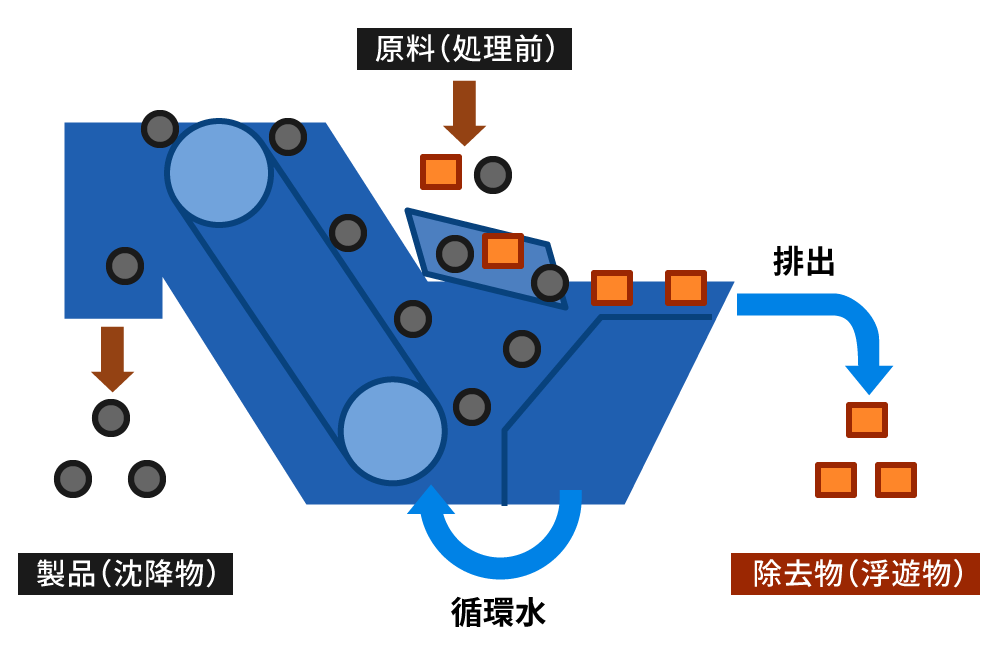

構造図

投入された原料は機械内で浮遊分別されます。
浮遊した除去物は水と共に排出し、機内で一部脱水して循環水として利用します。
沈降した製品はバケットエレベーターにより搬送され排出されます。

バケット式ごみ取り機(GCM型)構造図

種類 原料 除去物 製品
天然砂利 河川砂利-原料 河川砂利-除去物 河川砂利-製品

混合廃棄物
(建設廃材など)

混合廃棄物 (建設廃材など)-原料 混合廃棄物 (建設廃材など)-除去物 混合廃棄物 (建設廃材など)-製品

混合廃棄物
(ビン・缶など)

混合廃棄物 (ビン・缶など)-原料 混合廃棄物 (ビン・缶など)-除去物 混合廃棄物 (ビン・缶など)-製品

動画

天然砂利

混合廃棄物(ビン・缶など)

オプション エアー装置

機械内に気泡を無数に発生させ浮遊分別率をアップします。
エアー装置装着機は生産性向上設備対象商品となります。(2025年3月末まで)

エアー装置稼働動画

実施テスト

2022年秋完成の実機テストプラント。

原料をお持ち下されば様々な原料の分別テストや運転見学が可能です。お気軽にご連絡ください。

処理サイズ  粒径5~40mm

実機テスト機
GCM-50K-40型(エアー装置付き)
実機テスト機
GCM-50K-40型(エアー装置付き)

【処理工程】

バケット式ごみ取り機(GCM型)処理工程

納入例

水害で原石にゴミ(木屑)が混入するようになり骨材の品質が問題になっていたお客様に当社のごみ取り機をご提案させていただきました。

設備前は振動ふるい機より選別された砂利はベルトコンベヤにより搬送されストックされていましたが、振動ふるい機選別後にごみ取り機を設備いたしました。

投入シュートの改造・ベルトコンベヤの移設・タンクはお客様の在庫品を利用させて頂き、下図のような設備工事を行わせていただきました。

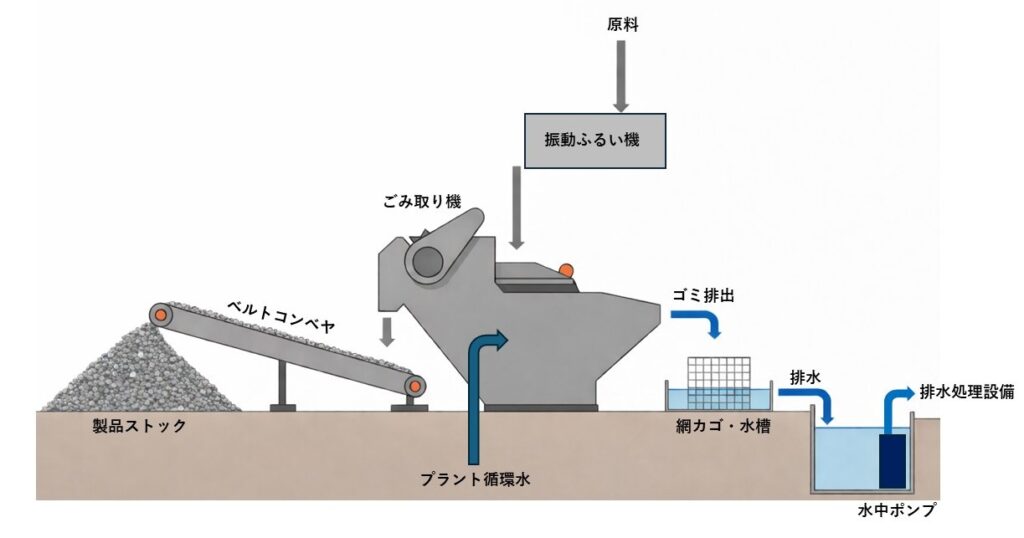

設備工程

バケット式ごみ取り機(GCM型)設備工程

振動ふるい機より選別された砂利はごみ取り機に投入されます。
ごみ取り機内でゴミ(木屑)が除去された砂利はベルトコンベヤで搬送され製品ストックされます。
除去されたゴミ(木屑)は水と共に排出され、網カゴで回収されます。
排水はタンクに流れ、水中ポンプにより排水処理設備へ送られてプラント循環水として利用されます。

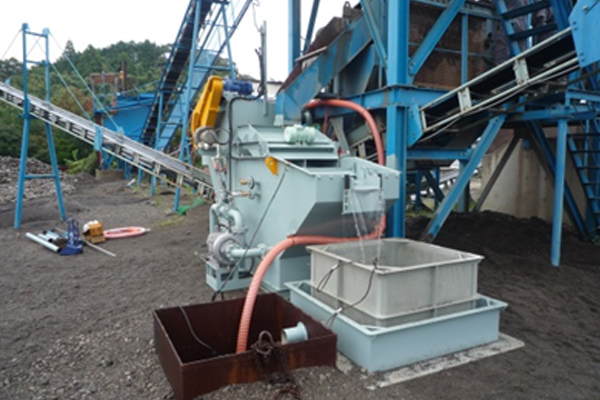

設備写真

GCM-50K-25型(オプション 網カゴ・水槽・エアー装置付き)
GCM-50K-25型(オプション 網カゴ・水槽・エアー装置付き)

GCM-50K-25型(オプションの網カゴ・水槽・エアー装置付き)

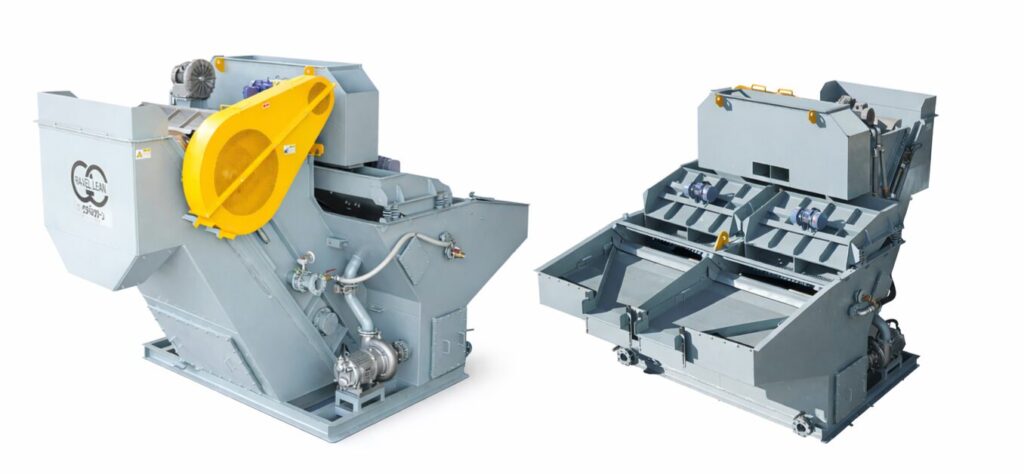

標準仕様

型式 処理能力 処理粒径 電力仕様(200V 三相)
駆動モータ 振動シュート 循環ポンプ 電力計 エアー装置(オプション)
GCM-50K-25 50T/H 5~25mm 1.5kW 0.25kW 3.7kW 5.45kW 0.55kW(50Hz)

0.85kW(60Hz)

GCM-50K-40 25~40mm 5.5kW 7.25kW
GCM-100K-25 100T/H 5~25mm 2.2kW 0.4kW 5.5kW 8.1kW
GCM-100K-40 25~40mm 11kW 13.6kW
GCM-150K-25 150T/H 5~25mm 5.5kW 0.4kW×2 5.5kW×2 17.3kW 2.3kW(50Hz)

3.4kW(60Hz)

GCM-150K-40 25~40mm 11kW×2 28.3kW

※原料の種類・比重・除去物により処理能力は大きく変動いたします。
